3吨EDI超纯水设备配置报价

发布日期:2018-5-7 阅览数:557次





光学玻璃清洗的超纯水系统,原水为自来水,每年咸潮期原水受影响较大。

一、     设计依据和相关要求

根据客户要求:配备一套3/小时超纯水装置,产水要求:大于15MΩ.cm结合我公司对该地区多次实施项目的经验,我们设计了如下方案

多介质过滤+ +活性炭过滤+一级RO+软化+二级RO+EDI

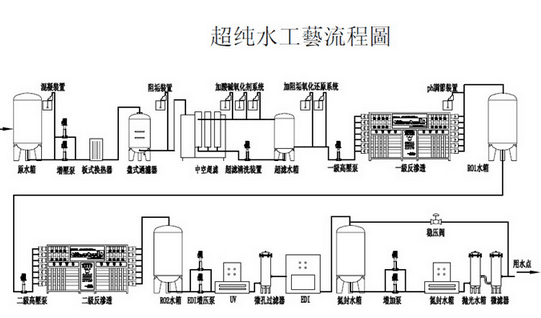

二、     工艺流程

见附件

三、     系统设备组成及工艺说明

1、          原水箱(1个)

容积:10m3

材质:PE

规格:D·H2270×3060 mm

配置:液位控制开关

2、          供水泵  CH850 (两台,一备一用)

功率:1.7kw

流量:8m3/h

材质:不锈钢

备用泵同时作为反冲洗泵使用。

3、          多介质过滤器(一套,阿图祖控制头)

规格尺寸:D·H600×1800mm

数量:一套

材质:玻璃钢体,内装石英砂滤料

配置:全自动阿图祖控制头,

最大过滤能力:8m3/h

主要去除原水中杂质、锈质等大颗粒物质。可以极为有效的对反渗透系统非常敏感的胶体、悬浮物、大颗粒杂质等驱除。具有独特的均匀布水方式,使过滤达到最大效果,能够长期满足反渗透系统对污染指数的要求。

4、          软化设备

规格尺寸:D·H750×1800mm

数量:一套

材质:玻璃钢体

配置:全自动阿图祖控制头,配置软化器增压泵

最大过滤能力:4m3/h

该装置装于一级RO后,可最大程度降低运行成本,去除水中的硬度离子(Ca+Mg+)最大可能的保障EDI模块的寿命。

5、          活性炭吸附塔

规格尺寸:D·H1000×1800mm

数量:一套

材质:玻璃钢体,内装净水活性炭

配置:全自动阿图祖控制头

最大过滤能力:9m3/h

主要去除原水中的有机物和余氯,进一步降低RO进水的SDI值及浊度,保证RO系统的良好运行和寿命。

6、          一级(10μ)精密过滤器

规格尺寸:D·H250×1000mm

数量:一套

材质:不锈钢体

最大过滤能力:8m3/h

主要作为RO系统的保安过滤,防止予处理未完全驱除的杂质进入RO膜,沉积并堵塞膜元件。

7、          RO-EDI系统

规格尺寸:2700×850×1650mm

配电:三相四线,20kw380v

二级RO部分

脱盐率:>99 %

最大产水量:   3.5m3/h

产水水质:10μs/cm   回收率:54 %

二级RO主要部件:

膜组件:美国进口膜元件(陶氏,流体,Osmonic9

膜外壳:三只玻璃钢膜外壳

一级RO高压泵:丹麦格兰富进口立式多级离心泵,型号CR1016一台,流量10 m3/h,运行压力13bar

二级RO高压泵:丹麦格兰富进口立式多级离心泵,型号CR1014一台,流量8 m3/h,压力12bar

仪表:美国HANNA进口水质监测仪表

加药系统:美国米顿罗

EDI部分

性能:产水能力:3/小时(最大3.4/小时)

产水水质:>15MΩ·cm

主要配置:

EDI模块:美国E-cell模块一只

流变开关:美国进口

隔膜阀:GF+

在线电导率:美国进口HANNA一只

在线电阻率表:美国进口HANNA两只

国产优质流量计、压力表

开关电源:专配

其他

电控:日本进口欧姆龙PLC,施耐德电器元气件

机架:不锈钢机

功能描述:对RO进水实行监测控制,不合格水自动排放回原水箱,合格水方能进入EDI主机。对EDI产品水实行监测控制,达标合格水自动送入纯水箱,不合格产品水自动排回RO水箱。

通过由RO产品水箱的液位信号和EDI后置的纯水箱的液位信号的传输,EDI系统可实现自动,启动,自动停止。

8、          中间水箱

      容积:2m3

         规格:D·H1300×1300 mm

      配置:液位开关

      数量:一台

      材质:PE

9、          RO产品水箱

      容积:5m3

         规格:D·H1800×2200 mm

      配置:液位开关

      数量:一台

      材质:PE

10、     EDI供水泵(1台)

      CR3-11

      功率:1.1

      流量:3.5 m3/h

      材质:不锈钢

11、     二级(5μ)精密过滤器(不锈钢,一套)

规格尺寸:D·H250×1000mm

最大过滤能力:8m3/h

主要作为EDI系统的保安过滤

12、  EDI氮封纯水箱(3m3纯水箱

          材质:玻璃钢,内衬PVDF

规格:D·H1620×2040 mm

数量:一台

配置:氮封保护调节装置

保证水箱中的水质不接触空气,不被氧气和CO2再次溶入。

13、     纯水泵(1台)

规格型号:格兰富CR310

      功率:1.1KW

      流量:4 m3/h

材质:不锈钢

控制:液位信号和变频控制

14、     连接管路若干(系统间连接)

材质:U-PVC

四、    设备清单及报价

设备清单及报价  (本公司提供的设备清单及报价如下表)

编号

设备名称

规格

单价(元)

数量

总价(元)

备注

1

原水箱10 m3

D·H=2270X3060mm

4500.00

1

4500.00

PE材质

2

供水泵

CH8-50

2750.00

2

5500.00

不锈钢

3

多介质过滤器

D·H=600X1800mm

5800.00

1

5800.00

配阿祖图控制头

4

活性炭吸附塔

D·H=1000×1800mm

4500.00

1

4500.00

配阿祖图控制头

5

全自动软化系统

D·H=600×1800mm

1050.00

1

1050.00

配阿祖图控制头和增压泵

6

5μ精密过滤器

D·H=250×1000mm

2100.00

1

2100.00

不锈钢

7

RO-EDI主机

L·W·H=2700×850×1680mm

35000.00

1

35000.00

美国进口膜,系统高低压控制开关,PLC全自动控制。

8

中间水箱

D·H =1550×2040mm

3100.00

1

3100.00

3m3,PE

9

RO产品水箱

D·H1800×2200 mm

4700.00

1

4700.00

5m3,PE

10

EDI供水泵

CR3-11

4300.00

1

4300.00

不锈钢

11

二级精密过滤器

D·H250×1000mm

1950.00

1

1950.00

不锈钢体

12

EDI氮封纯水箱

D·H1620×2040 mm

4500.00

1

4500.00

3m3PE

13

纯水泵

CR310

8500.00

1

8500.00

变频控制

14

连接管道

5000.00

5000.00

系统间连接,采用优质U-PVC管道材料

合计

90500.00









运费

0



总计

90500.00



五、    方案特点

1、              自动化程度高,便于操作管理,可完全保证系统的连续运行满

足生产要求。

2、             RO系统采用了计算机模拟设计,更是保证了系统的可靠性和膜

元件的长寿命。

3、           珠海粤茂技术人员经验丰富、技术全面,对珠三角咸

潮期水质的处理和应对有丰富的经验,加之拥有较为丰富的EDI超纯水系统设计经验,因此方案设计合理和实际。
