5吨EDI高纯水设备配置报价

发布日期:2018-5-7 阅览数:552次



每小时5吨超纯水设备用于清洗多晶硅,水源为自来水,进水量:9.2m3/h 产水量:5m3/h,产水要求:≥16MΩ.cm,电导率为0.06us

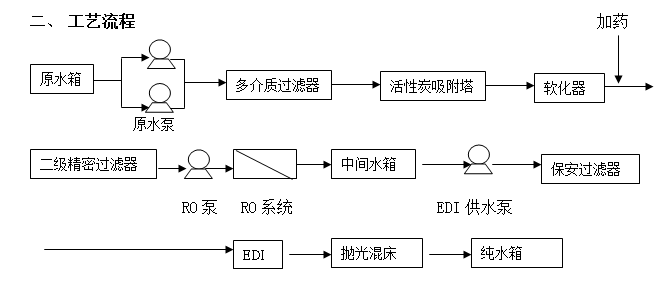

二、工艺流程





.  工艺说明

     本工艺以常规制水流程为主设计,如用户有特殊要求可另行提出。

四.   设备组成

1.   原水箱(5m3, PE

规格:D·H=1740×2490 mm

2.     供水泵

型号:CHL8-50

数量:2台(一用一备)

材质:不锈钢

功率:2.2Kw

备注:主要用于输送自来水至预处理系统, 备用泵同时做反冲洗泵使用。

3.    多介质过滤器

数量:1

材质:玻璃钢

控制方式:全自动控制,能够自动清洗反冲

规格尺寸:D·H=750×1800mm

备注:主要去除自来水中的颗粒物质它可以滤除肉眼可见的颗粒及杂质,保证出水水质SDI(污染指数)小于等于3

4.   活性炭吸附塔

数量:1

材质:玻璃钢

控制方式:全自动控制,能够自动清洗反冲

规格尺寸:D·H=900×1800mm

备注:活性炭过滤器是吸附多介质过滤器无法去除的余氯,以防止反渗透膜受其氧化降解,同时还吸附小分子有机物等污染物质,进一步降低RO进水的SDI值及浊度。

5.   软化器(1, 配阿祖图控制头)

规格: D·H=750×1800mm

自动控制, 含再生用的盐箱。

6.   加药装置(1)

在软化后的水中加入一定量的NaOH,使水中残留的CO2转化成重碳酸根,能被后续的RO脱除掉。 (835mg/min)

7.  10μ精密过滤器(1台,UPVC体)

规格尺寸:D·H=259×1200mm

有效过滤粒径大于10um的小颗粒,从而延长膜的使用寿命。

8.  5μ精密过滤器(1台,UPVC体)

规格尺寸:D·H=259×1200mm

   作用是截留大于5um的颗粒进入反渗透,这种颗粒经高压泵加速后,可能击穿反渗透膜,造成系统脱盐率降低,同时高速颗粒可划伤高压泵的叶轮。

9. RO-EDI主机

进水量:9.2 m3/hRO产水量:5.5 m3/hEDI产水量:5 m3/h

RO回收率:60%;运行压力:10bar EDI回收率90%;运行压力0.6bar

系统主要配置:

1.美国陶氏膜元件:BW30HRLE-400 膜元件 4

2.美国通用公司E-cell---MK-3EDI模块2块及稳压电源

3RO泵:

型号:CDL8-18泵(运行流量10m3/h,扬程146米,功率:7.5KW)数量:1

4EDI供水泵:

型号:CHL8-40

功率:1.5KW

数量:1

5.保安过滤器

   规格尺寸:D·H=259×700mm

6.电导率仪和纯水电阻率仪(各1块)

7.日本进口-欧姆龙PLC控制

8.系统采用不锈钢机架和不锈钢电控箱,主要管路U-PVC材料。

9.面板流程显示

系统性能介绍:

1.RO具有高低压保护控制,充分保护了膜组件。

  2.)中间水箱配有高低液位控制开关,液位下降到警戒水位,RO自动开启;液位上升到警戒水位,RO自动停机。

3. RO停机后,可用产品水进行自动清洗。可进行药液循环清洗。

4.)进入EDI系统的水能够实现:达到进水要求允许EDI启动开机制水;进水超标将自动排放。

5.EDI系统产水如超标,系统将自动予以排放,直到满足产水满足要求,方自动送入纯水箱。

10.       中间水箱(5m3)

材质:PE

规格:D·H1740×2490mm

11   抛光混床

材质:玻璃钢

  规格尺寸:D·H=450×1800mm

采用精抛树脂,保证最终产水达到16MΩ.cm 接近18MΩ.cm

12    氮封纯水箱(5m3

规格:D·H1740×2490 mm

材质:PE

配置氮封装置,需要配合氮气罐。

13    连接管道

系统间连接,EDI后采用优质U-PVC管道材料

.  设备清单及报价

编号

设备名称

规格

数量

备注

1

原水箱

PT-5000

1

5 m3 PE

2

供水泵

CHL8-50

2

3

多介质过滤器

D·H=750×1800mm

1

配阿祖图控制头

4

活性炭吸附塔

D·H=900×1800mm

1

配阿祖图控制头

5

软化器

D·H=750×1800mm

1

配阿祖图控制头

6

加药装置

P066

1

1

7

10μ精密过滤器

D·H=259×1200mm

1

UPVC

8

5μ精密过滤器

D·H=259×1200mm

1

UPVC

9

RO-EDI主机

L·W·H=2500×1200×1800mm

1

美国进口陶氏膜(二组4只),E-cell模块(2块),系统高低压控制开关,全自动控制。

10

中间水箱

PT-5000

1

5 m3 PE

11

抛光混床

D·H=450×1800mm

1

12

纯水箱

PT-5000

1

5m3 PE)配氮封装置

13

连接管道

DN40

1

系统间连接,EDI后采用U-PVC+管道材料
