产水量一级反渗透：3T/H；
二级反渗透：2.25T/H；
EDI 系统：2T/H；
终端供水：2T/H；（温度25 。 C）
进水水质指标市政自来水，
电导率≤500μ s/cm
产水水质指标
出水电阻率≥18MΩ ·CM，（以在线仪表监测为准；度25 。 C）
设备系统脱盐率 ≥98%
自来水耗水量 5.5T/H
进水温度 15 。 C-35 。 C
工作方式可24 小时连续工作
设备运行重量 10.5 吨
设备水泵功率 10.05KW
设备正常运行功率 10.5KW
电源 380V AC 50Hz 三相五线
一级反渗透设备回收率 50%-75%
二级反渗透设备回收率 60%-85%
EDI 设备回收率 90%-95%
主机设备面积长L9500*宽W3500*高H2500mm
整套设备机房面积长L12000*宽W1800*高H3500mm
设备进水口径 DN32 EDI 出水口径 DN20

一、设备参数及说明：
1、设备简介
粤茂超纯水设备采用全自动双级反渗透+西门子CEDI+抛光混床超纯水处理技术，前置预处理配套使用加反渗透处理，有效去除水中各种盐份及杂质，然后运用EDI 与混床系统，进一步提升水质，使出水达到用水工艺要求；系统采用全自运控制，粤茂水处理设备具有产水水质稳定、操作简便、运行费用低、绿色环保、维护方便等优点，广泛应用于工业水处理等相关行业。粤茂水处理公司成立于2001年，是珠海专业的水处理厂家

1）、整套系统全自动控制，确保长效稳定运行，操作简单方便；
2）、采用双级反渗透+EDI 与混床配置，确保系统稳定运行；

3）、配备PH 调节设备并配有PH 在线检测仪，杜绝因CO2 引起的EDI 产水不稳定；

4）、采用陶氏超低压反渗透膜，脱盐率高，使用寿命长，运行稳定，能耗低；

5）、反渗透通过膜设计软件及现场运行经验，科学配置；

6）、反渗透系统采用全自动方式控制，主要元件采用进口元件，稳定性高，操作简单方便；
7）、配备有UV 紫外线及膜滤器，防止细菌对EDI 及水质的影响；
8）、通过专业技术，确保EDI 系统短时停机或长时间停机时水质保持稳定；
9）、采用GE牌膜堆，性能稳定，使用寿命长，连续出水水质稳定无波动，不需加盐和浓水循环；
10）、配备争光核级树脂双级抛光混床，配备有TOC 脱除器及终端膜滤器，最大程度确保水质；
11）、具有无水保护和高、低压力保护等多种装置安全功能；
12）、采用三菱PLC 全自动控制，主要元件稳定性高，操作简单方便；

14）、主题材料全部采用行业内国际知名品牌，保质保量，并按最佳配置设计。

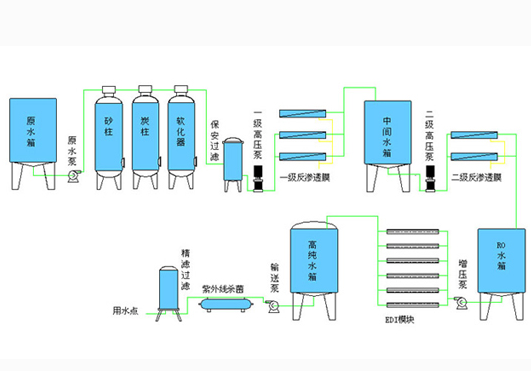

二、设计工艺流程

原水箱 → 增压泵 → 砂滤器 → 碳滤器 → 软水器 → 保安过滤器
↓
EDI增压泵 ← 二级纯水箱 ← 二级RO主机 ← 一级纯水箱 ← 一级RO主机
↓ ↓
UV杀菌器 → 膜滤器 → EDI系统 →超纯水箱 →超纯水泵
↓

用水点 ← 终滤器 ← UV杀菌器 ← 抛光混床

1）、原水箱，功用：贮存系统原水，对进水起调节作用，也对进水中的杂质起一定的沉淀作用。
2）、砂滤器，功用：初步去除水中泥沙、杂质、悬浮物以及其它微粒等降低水的浊度。
3）、碳滤器，功用：利用碳的吸附原理吸附水中异色、异味、余氯等。

4）、软水器，功用：利用阳树脂置换水中的钙镁离子，降低水的硬度。
5）、保安过滤器，功用：防止大颗粒杂质进入反渗透膜，造成对膜的损坏，保护反渗透膜。
6）、PH 调节,功用：通过加碱调节，调节二级反渗透进水 PH 值在7.5 左右，以脱除CO2，保证二级反渗产水水质，确保EDI 产水及终端产水的稳定。
7）、一级纯水箱，功用：储存反渗透产水，为二级反渗透系统提供水源。
8）、双级反渗透主机，功用：主要是通过反渗透过滤，达到生产纯水之目的（二级反渗能最大程度确保产水水质，使EDI 产水水质更稳定及抛光树脂的使用寿命更长）。
9）、EDI 系统，功用：EDI 系统又称连续电除盐技术，通过阳阴离子膜对阳阴离子的选择透过作用以及离子交换树脂对水中离子的交换作用，在电场的作用下实现水中离子的定向迁移，从而达到水的深度净化除盐，并通过水电解产生的氢离子和氢氧根离子对装填树脂进行连续再生。
10）、紫外线杀菌器，功用：通过紫外线杀死水中细菌，确保水质。
11）、膜滤器功用，功用，滤除紫外线杀死的细菌及其它微粒。
12）、双级核能混床，功用：进一步去除水中的离子，使产水水质达到18 MΩ ·CM；

13）、紫外线杀菌器，功用：通过紫外线杀死水中细菌，确保水质。
14）、终端0.1μ m 膜滤器，功用：杜绝有颗粒物时入超纯水使用点；
