泳池恒温用热水

一、设备及系统选型方案

1、设计参数

1）泳池容积:14*8*1.8＝201.6m³ （面积按14*8＝112m²计算）；

2）泳池初加热时间:12小时；

3） 泳池分类:室外泳池；

4） 泳池热水恒定温度为：27℃；

5） 设计最低冷水进水温度：12℃；

6） 设计环境最低温度：10℃(冬季)；

7） 主机设备燃料：用电

8）热泵设备主机放置位置：待定；

2、设计标准

1)   《商用或工业用及类似用途的热泵热水机组》

2)   《给排水设计规范》

3)   《热水供暖技术手册》

4)   GB17051-1997 二次供水设施卫生规范

5)   CECS59-1994  水泵隔振技术规程

6)   GB/14536.5－1996《压缩机用电动机热保护器的特殊要求》

7)   GB/15320－94《节能产品的评价导则》

8)   GB/4208－93《外壳防护等级》

9)   GB/4330－86《设备噪声功率级的测定》

10)  GBJ9－87《建筑荷载规范》

11)  《给水排水制图标准》

12)  CECS14-2002  游泳池和水上游乐池给水、排水

13)  《粤茂空气源中央热水机组产品手册》

3、设计计算

Ⅰ、热水池恒温负荷计算

1） 热水池散热主要是热水池表面蒸发损失的热量，根据建筑给排水规范，可由以下公式计算

Q_z=[4.187υ(0.0174υ_f+0.0229)(P_b-P_q)F*760/B]*1.20 其中

Q_z－水面蒸发损失的热量 (kJ/h);

υ－与池水温度相等时，水的蒸发汽化潜热(Kcal/kg)；(查工程热力学相应表格)，查工程热力表，在水温27℃时候水的蒸发汽化潜热为581.9Kcal/kg ；

υ_f－-室外池水面的风速(m/s)；(室外取=2-3m/s)

P_b－与池水温度相等时饱和空气的水蒸汽分压力(mmHg)；(查工程热力学相应表格)

查工程热力表，在水温27℃时候饱和空气的水蒸汽分压力26.73mmHg，

P_q－空气的水蒸汽分压(mmHg)；（环境温度10℃，湿度55% 查表得泳池空气的水蒸汽分压为10.2 mmHg）；

F－池面面积(m²);

 B－当地的大气压力(mmHg)；

1.2－其他散热(池面传导、池底和池壁传导损失热量、管道及过滤系统散失热量、补充水加热所需的热量)按相应水面蒸发损失热量的20％计算。

2）201.6m³（游泳池面积112m²）水池散热量---27℃（环境温度10℃）

   Q＝[4.187×581.9×(0.0174*2+0.0299)(26.73-10.2)×105×760/760]×1.2

＝350209.34KJ/h=8.36万大卡/h=97.21Kw

Ⅱ、泳池预加热负荷

A、130m³（游泳池面积105m²）水池预加热负荷计算

1）201.6m³（温水池面积112m²）泳池预热负荷:27℃；

泳池预热负荷: Q总=cm△t=201.6*（27-12）/10=302.4万大卡/h=3516.28Kw（按最不利条件下冷水进水温度12℃时）；

2）泳池预加热时间取12小时；

3）泳池预加热升温负荷Q1= 3516.28Kw/12小时=293.02Kw

4）预加热阶段时泳池散热最大负荷为293.02kw,加热阶段的平均散热负荷为45％＝131.86kw

5） 故在冬季最不利条件下，泳池预加热总负荷Q= 97.21Kw+131.86Kw =229.07Kw；

4、设备选型及系统说明

1）设计思路

以上计算采用的数据都是以当地冬季最不利条件（环境温度为10℃，冷水的进水温度为12℃，一般大多数情况，气温与水温均高于最不利条件）来计算，为了保证泳池在恒温的节能性，系统选用空气源热泵来作为恒温热源，考虑在冬季初加热时负荷过大，由于恒温负荷小于初加热，故初加热时可以采用所有热泵一起辅助加热，恒温时候可以只选启其中部分参与恒温加热。在气温高时，热泵的制热量及进水温度都大大提高，此时可热泵的工作台数和加热工作时间大大缩短；

由上述计算可知，201.6立方泳池恒温时候最大需要的负荷为97.21 Kw，预加热负荷229.07Kw；

1台粤茂泳池专用型空气源热泵KRS-850BY01在10℃时输出功率为34.19 Kw；

冬季恒温机组总负荷=34.19 Kw/台×3台=102.57Kw＞97.21Kw（冬季恒温总负荷）

冬季初始加热机组总负荷=34.19 Kw/台×7台=239.33Kw＞229.07Kw（冬季初加热总负荷）

考虑到最大工作状态下，系统选用七台粤茂KRS-850BY01泳池专用型空气源热泵，此时热泵可以作为冬季恒温和初次加热源，无需要锅炉等辅助，在冬季恒温状况，可以只选用其中三台用于恒温。

在冬季最不利条件（环境温度10℃）下，泳池恒温工况下3台热泵每天的工作时间为：T=97.21Kw×12h/102.57 Kw =11.37h；在冬季初加热采取四台主机同时工作,在气温高时,可以只开启其中部分热泵就可以满足要求.

结论：故系统选用七台粤茂KRS-850BY01泳池专用型空气源热泵，即可以满足泳池的全天恒温和预加热负荷要求要求，在气温高的时候，只需要开启其中部分热泵，也可以满足要求。

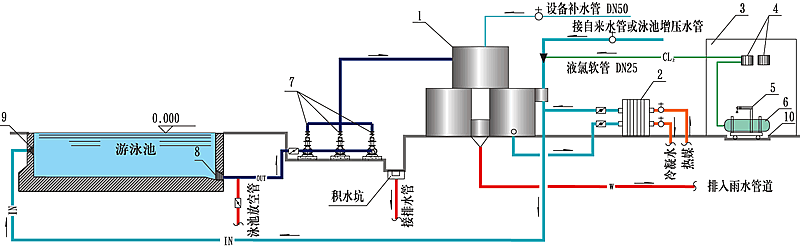

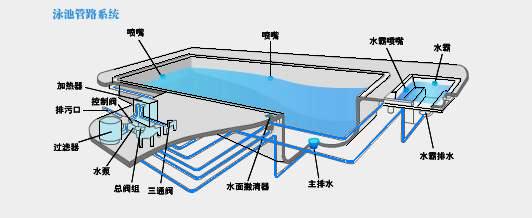

2）系统方案介绍及特点

1、系统全自动运行。

2、全年运行产热水足，水温稳定。水温可调，满足贵单位供热水需求。

3、空气源热泵采用循环式，热泵辅助加热系统由微电脑控制，可以通过设定时间、设定温度启动停止热泵。具体来说，就是控制系统通过在设定的时间内，一旦检测到水池的水温(热泵回水管温度)低于线控器设定的最低温度，空气源热泵启动，向泳池补充热量，直到水池内的水温达到温控仪所设定的上限温度为止。如此循环，，确保客户在任何天气条件下均有恒温热水使用。

4、由多台机组构成的泳池水恒温系统，实现模块化控制；根据总出水温度及热泵工作时间自动控制调节每台机组的运行和投入运行的顺序；实现热泵之间负荷平衡，整个系统的高效、优化运行。全自动管理运行，微机控制，液晶显示，中文界面；有必要的故障报警显示及保护功能；整个系统全自动运行，免人操作。多台机组互不影响，其中一机组出现故障时，其他均可继续运行正常。

5、泳池热泵机组可单独运，确保其中一机组出现故障时，系统运行正常，环境温度高时，可以只开三台或五台热泵。

6、系统可设置远传控制显示装置，可直接安装至值班室，在值班室进行集中控制，能自动监测和显示热泵热水系统的各控制点的运行工况，能够显示各个机组的运行情况和运行参数，并对故障实现预警功能和故障排除功能。更好的便于操作。

5、产品技术规格及性能说明

（一）粤茂空气源热泵技术文件

1）热泵机组性能特点

个性配置，合理节能

       技术节能增加1/3的蒸发器面积以更大的吸取低位热源中的免费热量，制热效率（COP）高达5以上。

    系统节能每项机组的定型都经过国家级热泵专业实验室多达3000多次的实验测试，调试评估出机组系统的最优化配置方案及机组最合理的COP值！

    针对不同区域最佳节能调配，拥有行业最完整的区域四季温度数据库，每款机组出厂前都针对当地区域四季温度进行特性调试，以达到机组在特定区域一年四季在最佳运行状态下运行！

多重保护，更加安心

       系统保护内设有高低压保护、压缩机过流过载保护，启动延时，水流量保护，水温高温保护等！

    压缩机过载保护、漏电保护、接地保护、相序保护、蒸发压力超高保护、排气温度过高保护、进出水温差过大保护、出水超高温保护等！

    出厂产品都经过系统保压、卤检、二道卤检、性能检测等，保证出厂的每台机组100%合格！

科技领先，智能体现

高冲击对流抗垢设计，电分离水中的钙镁离子，防止冷凝器结垢，确保机组使用寿命延长！

    自动能量调节器，自动调节适应季节气侯温差变化，确保机组在一年四季正常稳定运行，不会出现超负荷运行情况，更加延长机组使用寿命，同时达到更高的能效比。

    微电脑智能控制，水箱水温、水位双重自动控制，自动循环加热，不受天气条件限制，可一年四季全天候运行，无需专人看护，根据用户用水需要，实现定时、定温供水，可在10℃—60℃之间自由设定水温。

绿色产品，共享环保

       仅用微量电能驱动，低能源消耗，热泵机组运行过程中没有任何污染物排放，符合国家对能源利用、环保的要求，属于绿色环保产品。

品质卓越，优化系统

       选用全球第一品牌美国谷轮高温压缩机，艾柯（ALCO）膨胀阀，摩托罗拉智能芯片，经公司技术人员优化配置，确保机组系统运转最佳，并同时将机组使用寿命延长达到10年以上。

    高效四通阀化霜，有效解决冬季机组蒸发器结霜封堵使主机“死机”问题，蒸发器选用优质材料经优化设计，减少结霜概率，保障机组即使在寒冷的冬季照样稳定运行。

专业安装，更显简便

       专业的安装可行性报告方案、专业安装工程师上门指导安装、专业安装队伍，卓越的产品由专业体现。

       安装简便，不受居住楼层影响，不占用永久性建筑面积，无需光照，可广泛安装在屋顶、阳台、地下室等通风场所，不需架设复杂昂贵的专门管道工程，布置简便。

3）粤茂空气源热泵COP值测定方式

空气能热泵行业是新兴的行业，粤茂热能目前的投资和实力，已经创造了一个高峰。粤茂公司注重产品质量，以提升整个行业水平为己任，投资680万元，建立了行业首个国家级智能环境模拟热泵实验室，实验室占地500平方米，有一个环境间和一个水系统组成，其中环境间包括空气测试系统和水系统。实验室可以完全模拟从零下15度到40度的自然环境空气条件，智能控制确保温湿度达到国家标准的高精度，实验人员根据相同环境温度下，机器运行情况以及不同环境温度下的运行情况，调整冷媒的配比度，最终达到机器的最高能效率比。在如此精准的环境之下，产品稳定性和运行性都受到了严格的考验，产品品质自然更有保证。

粤茂牌热泵机组通过实验室的数据采集器、变送器以及传感器对实验需要的各项数据进行采集，然后采集数据传送至计算机，通过测试软件对其进行数据处理计算。

实验过程中制热量的确定方法为：

制热量=冷媒水流量×进出水温差×转换系数

输入功率直接由三相功率检测仪读出

因此通过公式：COP=制热量/输入功率可以得出机组的热效率。

5）粤茂热泵机组与其他同类产品的比较

“粤茂”空气源热泵粤茂热能坚持“高起点、高定位、高标准”指导思想，以国内领先技术、行业知名学者专家、系统的科学管理，极力打造热能行业新一代领袖。通过公司自身的科研力量，同时借助其他科研单位，联合东南大学等对机组功能进行完善和提升，能最终达到热泵热水机高效节能, 同时可使信息化、智能化与单一的机械产品相结合，实现产品机电一体化。

粤茂空气源热泵热水机组与广东同类产品相比较可以从以下方面进行比较:

1、机组的冷凝器设计

我们设计的冷凝器设计充分考虑了水质的影响水质比较差

水温升高的情况，水质容易产生结垢这种结垢积在我们的冷凝器

里面，对我们冷凝器的热传递产生了很大的影响，这种影响会导

致我们的传热效率变差，会慢慢的导致机组的COP值下降，正是

由于这个因数，我们把冷凝器面积设计的比较大，大于一般正常

设计面积的40%以上。这样的设计即使在以后运行一段时间后水垢    拥有国家专利的套管式换热器

结垢的情况下，我们的机组COP细微下降，而不是一般机组的大幅下降，我们机组还能达到国标要求。

同时，我们冷凝器为了防止结垢，我们采用内水外氟，光管里面走水，结垢以后能够快速的清理，而不像内氟外水一样难清理。

 针对泳池池水中氯离子对金属材料的腐蚀破坏，粤茂泳池专用机组的冷凝器机组采用特殊加厚型，表面特殊防腐处理材料，机组寿命更长。

2、机组的化霜设计

粤茂空气源热泵热水机融合了“根据压力优化调节蒸发面积”、 “多触点/多方位判别的PID化霜法”、“低温换向除霜扩流量”、 “换热器智能保温防冻技术”、“根据压力优化调节冷凝面积”

多项专利技术，使机组的设计达到最优化、性能达到最佳程度。

这些高新技术是粤茂空气源热泵热水机产品能长期经受市场长期考验、始终稳居行业前列的重要因素。

目前广东很多企业是采用空调制热来直接制热水，因此它的化霜功能是根据空调采暖时水管中走的40℃~45℃采暖热水，在四通阀化霜的时候，蒸发器化霜所需要的热量是从40℃~45℃采暖水中吸收的。利用高温度采暖水的热量来进行化霜，这是空调里面所设计的一个方式，而我们设计的热泵热水机组不单考虑从水管40℃~45℃热水中吸收的热量来化霜，我们还要考虑从初始温度5℃~55℃的冷水中吸收热量，从5℃、10℃、15℃等水温下吸收热量来进行化霜，不单从45℃这个水温点吸热来进行化霜，它要从5℃、10℃、15℃等各个点来吸收热量迅速化霜，所以现在广东目前的企业所设计考虑的化霜知识考虑的45℃这个水温点吸热来进行化霜，当自然水温为5℃甚至更低的时候他就化不了霜，或者化霜时间很长，浪费能量，因此广东产品在江浙沪地区大面积出现化霜不行的问题。我们的机组就克服了这种问题，即使水温低下也能快速化霜。广东厂家用风冷热泵空调来做热泵热水，事实上是完全不可行的。

3、机组蒸发器设计

 蒸发器：专门针对热泵热水机组（器）设计的高效换热器。

不管空调还是热泵热水机组它都要通过蒸发器吸收热量来制热，热泵热水机组在夏季也要做热水，跟空调的冷凝器应用不同，我们产品为了满足夏天跟空调相反的使用方法，而且冬季为了避免结霜，我们的蒸发器翅片片距相对比其它同类产品要宽，这样使我们的蒸发面积增加30%以上，因此我们的产品不容易产生结霜，我们还考虑环境污染的影响，灰尘、杂质等沾染蒸发器，使它换热效果变差，因此即使是这种情况下由于我们的蒸发面积增加30%以上，换热效果不受影响。

4、机组的风机

为了达到好的效果，使它换风效果变好，风机的功率比同类产品大50%，这样使它每一秒的换风量增加，空气迅速经过我们的蒸发器经过，蒸发器吸收大量的新鲜热量，使我们机组里面的得热量变大，提高了我们的COP。

5、整机

我们KRS-850/G-B机组重量达到500Kg，而同类产品300 Kg左右，整整多了200 Kg左右，这样的一个比较，体现了我们用料的扎实，蒸发器、冷凝器、风机以及其他部件的设计使我们的机组运行能够得到保证，确保15年以上的使用寿命，也能保证我们的机组能达到国标的标准。在国标要求干球温度25℃，湿球温度19.5℃的时候COP达到1：3.7，我们的机组能达到1：4.2。

因此比方说制1吨水我们可以这样理解，同类产品需要耗电4.2，而我们的产品只要3.7，这是一个反比的定义。

因此我们的产品根据华东气候的特定条件，我们有国家级实验室，在适合我们这里气候条件下做了大量的实验，确保机组运行可靠、无故障。

6、粤茂空气能热泵热水机组具有节能、环保、安全、舒适等特点

高效节能：

其输出能量与输入电能之比即能效比（COP）一般在2~6之间，平均可达到3以上，而普通电热水锅炉的能效比（COP）不大于95%，燃气、燃油锅炉的能效比（COP）一般只有60%~85%，燃煤锅炉的能效比（COP）更低一般只有30%~70%。机组运行随着环境温度的降低，其运行效率也会有所降低。

安全有保障：

加热方式完全不同于普通电加热，从根本上杜绝了普通电加热漏电、干烧等安全隐患；

热泵热水机组不需要任何燃料输送管道，没有燃料泄漏引起火灾、爆炸等消防安全隐患；

水箱与主机间水管路用管材连接，电路只有控制线路而无强电线路连接，实现了完全的水电分离。

环保：

无废水、废渣、废热、废气排放，不会对大气和环境产生任何污染。

安装方便：可以安装在室外空地、天面、阳台、大型停车库、设备层等处，不需专门的设备房；现场安装只需联接三相电源和与水箱的循环水管。

模块化控制功能：

由多台机组构成的热水供水系统，实现模块化控制，自动控制调节每台机组的运行时间和投入运行的顺序以及机组负荷，保证每台机组总运行时间一致，整个热水供水系统的高效、优化运行。

全自动管理运行，微机控制，液晶显示，中文界面；有必要的故障报警显示及保护功能。

操作使用简便：

机组由微电脑控制自动运行，根据水箱水温和用户用水情况，自动启停，不需专人执守。

自动化霜：

机组具有防结霜和自动化霜功能，确保机组在低气温环境条件下性能稳定可靠。

自动定时开机功能：

用户可以自己设定机组自动开机时间，从而实现低谷用电，运行使用费更省。

自动防冻功能：

确保机组在低气温环境条件下水系统不会被冻裂。

自动能量调节功能：

确保机组夏天高温环境条件下不会出现超负荷，冬天低气温环境条件下机组稳定运行保持较高的能效比。

安全保护：

设计了多重保护功能，确保机组安全运行。包括系统高低压保护、系统缺水流量开关保护、压机延时启动保护，蒸发温度过低延迟。自动故障诊断，自动报警、故障报警记录，缺相保护，压缩机过热过载保护，电流保护，排气温度过高保护，低水流保护，防冻保护。

远程监控：

粤茂空气源热泵独特的远程监控系统，能自动监测和显示热泵热水系统的各控制点的运行工况，能够显示各个机组的运行情况和运行参数，并对故障实现预警功能和故障排除功能。

公司拥有的热泵产品研究所、国家级热泵产品专业实验室，我的产品代表行业的最高水平。

公司已全面通过ISO9001质量管理体系认证、ISO14001环境管理体系认证、3C认证，省高新技术产品认证等一系列荣誉，同时获得了全国工业产品生产许可证，拥有了生产大型热泵机组的资质和条件。

公司秉承“诚信经营，成果共享”的经营理念，愿与社会各界有识之士携手合作，共建美好绿色家园，创造人与自然的和谐发展!

二、设备报价及工程预算

1、泳池恒温热水设备报价及工程预算

序号	项目名称	型号规格	品牌	数量	单价	金额	备注
一	主机设备
1	泳池恒温热泵机组	KRS-850/G-BY01	粤茂	7台	47,800	334,600	顶吹泳池专用
		针对泳池池水中氯离子对金属材料的腐蚀破坏，泳池专用机组的冷凝器采用特殊加厚型，表面特殊防腐处理材料，机组寿命更长					喷塑外壳
小计						334,600
二	附属设备
1	配电控制系统 (不含给水控制)	喷塑电箱 德力西电器（含断路器）、上海二工开关指示灯、碧河仪表等		1项		5,800
小计						5,800
三	工程附件及材料						机房内
1	阀门、仪表	闸阀、止回阀、温度计及压力表等	市购	1项		2,800
2	热水管道及管件	PPR复合保温	力西奇	1项		17,600
		PPR管道外采用优质PEF保温，外用黑色扰带外护
3	电气线路
	电源及控制线		珠江	1项		9,800
	线管及配件	PCV线管及配件	港丰	1项		4,300
4	支架/管卡/	安装耗材等	市购	1项		2,700
小计						37,200
四	工程安装
1	设备卸货/就位			1项		3,500	不含吊装费用
2	冷热水管道及热泵设备的安装			1项		12,300
3	电器系统安装			1项		6,600
4	保温工程			1项		4,500
5	进退场费			1项		1500
6	系统调试			1项			免费
小计						28,400
五	税收及管理费			1项		0
六	工程合计			1项		406,000
	人民币大写： 贰拾万陆仟圆整(￥206,000.00) (含税价格)
注明	（1）整个泳池恒温加热系统需要与泳池整套水处理系统连接使用；（2）以上冷水、热水、回水、380V电源均在1米接口范围内
	（3）基础、土建工程、排水沟、照明系统、通风系统由甲方负责；（4）泳池土建工程及管道预埋等需甲提前沟通、预留；
