发布日期：2018-5-17 阅览数：3128次
全自动3吨/小时纯净水生产设备
一、 设计依据
n 《生活饮用水水质处理器卫生安全与功能评价规范—反渗透处理装置》（2001）
n 饮用净水水质标准》（CJ94-1999）
n 《瓶装饮用纯水卫生标准》（GB17323-1998）
n 《生活饮用水卫生标准》（GB5749-85）
n 《给排水设计手册》
二、 设计原则
1. 尽可能采用成熟的工艺和较高的工艺水平
2. 保证出水水质达到相应国家标准
3. 系统操作运行、管理方便
4. 合理布局
5. 美观、适用
三、 设计方案
1. 主机设计；
2. 制水、贮水系统；
3. 消毒杀菌系统；
4. 灌装控制系统；
5. 安全操作、计量；
四、 设备工艺流程和主要功能

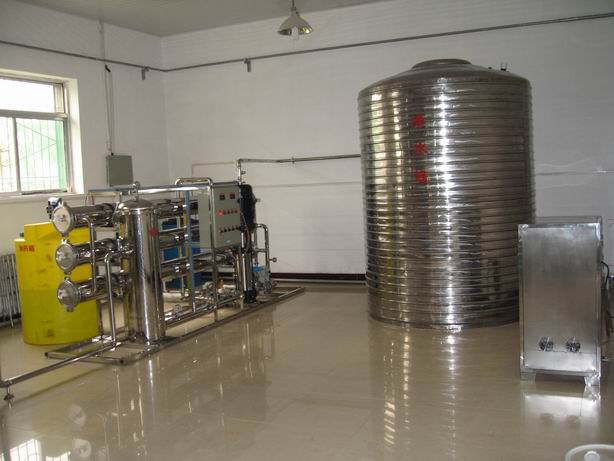

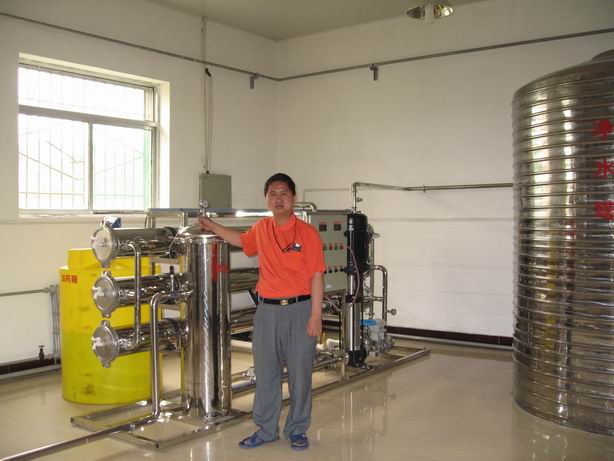

1. 纯净水主机
纯净水主机由多介质过滤器、活性碳过滤器、保安过滤器和反渗透单元组成。预处理主要是去除水中的悬浮物、有机物、微生物、细菌等杂质和降低水的硬度，以保证RO系统的高效、稳定运行。
1) 多介质过滤器
多介质过滤器是去除水中铁锈和较大的颗粒杂质，截留原水中的固体微粒及絮凝物体，改善水质并能保证后续关键技术的正常运行和处理效果。
2) 活性碳过滤器
活性碳过滤器是去除水中的有机污染物和氯消毒后的氯化副产物，用于吸附原水中的有机物、并脱除水中的自由余氯，提高原水的纯度，以减少反渗透膜的有机污染，提高其工作效率和防止反渗透膜受余氯的损伤。上述前处理设备采用AUTOTROL的多路控制阀，具有自动控制正、反洗的功能。
3) 保安过滤器
保安过滤器是去除多介质过滤器和活性碳过滤器不能去除的细小悬浮物、微生物、微粒、细菌、胶体等杂质。
4) 精密过滤器
用以进一步脱除前道工序中残余的有机物和胶体,防止渗入RO膜，因造成RO膜阻塞而引起的水通量下降。
5) 高压泵
用来提供RO膜的正常工作和清洗动力。
6) 反渗透RO系统
反渗透单元是本工艺的核心部分，由反渗透膜组件、高压泵和清洗系统组成。反渗透单元主要是去除无机盐、病毒和热原物质，以使出水水质达到纯净水标准，系统脱盐率高达98%以上。这是纯净水生产的核心部分，RO膜的孔径为0.0001微米，经预处理的水在高压泵作用下通过RO膜，使水中所含98%以上的金属离子、细菌、病毒等有害物质被清除，制取可活化细胞、促使代谢的纯净饮用水（RO膜采用美国陶氏公司或海德能公司的产品）。
7) 臭氧杀菌装置
由O3消毒器、气水混合器和一个0.45um精密过滤器组成。该系统是由O3消毒器通过气水混合器向纯净水中投加O3。O3是一种不稳定且具有特殊“新鲜”气味的气体，它的氧化能力很强，可在短时间内杀死细菌、病毒和其他微生物，氧化后分解还原为氧气并且没有永久性残余，不会影响纯净水的口感，是一种极佳的消毒剂，而精密滤器的作用则是去除灭菌后的细菌残留物。
2. 后处理部分
紫外线、作用是杀灭细菌，大肠杆菌等，确保出水达到纯净水的相关理化及微生物指标。
3. 纯净水供给系统:
纯净水供给系统是由纯水泵、纯水箱和输水管网组成，经后处理消毒后的纯净水进入纯水箱由纯水泵经直饮水管道输送到各用水点的管线机，这样用水点直接通过水龙头就可以喝到卫生可口的纯净水了。同时在系统中设立循环回水管路，未使用的纯净水经循环回水管路回到纯水机房，再经过紫外线杀菌器和精密过滤器对回水进行二次处理后，循环进入贮水箱，贮水箱里的纯水再次输送到管道中，以保证管道中供应的纯净水是新鲜的纯净水。
上述前处理设备采用STRUCTURAL品牌及AUTOTROL的多路控制阀，具有多种自动控制的功能。
五、 系统工艺设计
n 综合性能指标
n 进水量：6.0m3/h
n 产水量：3.0m3/h
n 水回收率：≥55%
n 产水水质：≥5MΩ.cm
1.
|
|
工艺流程
2. 工艺特点及说明
1) RO系统采用了计算机模拟设计，更是保证了系统的可靠性和膜元件的长寿命；
2) 系统主要采用优质RO膜材料和进口离子交换树脂制水，预处理可连续生产，自动清洗，系统回收率高。从根本上保证了整个生产线运行平稳，产水量足和系统寿命长，核心部件为进口优质材料。
3) 整套系统运行成本低，配用功率小。整套系统自动化程度高，管理操作简单，维护方便，投资经济。系统整体占地面积较小。对原水的适宜范围广(100～1000ppm)。
4) 本着对用户负责和保证用户得到较高的投资收益比的原则，我们诚实的对其他公司的工艺和材料选取提出了自己的看法，希望用户最终选到工艺设计合理、系统配置科学、投资经济、性价比高的纯水制备系统。
3. 主要设备功能如下表
|
设备名称 |
主要功能 |
|
|
制水贮水系统 |
原水箱 |
调节供水量，控制无水运行 |
|
原水泵 |
为预处理装置提供足够的动力 |
|
|
多介质过滤器 |
去除水中较大颗粒的杂质，降低原水浊度 |
|
|
活性炭过滤器 |
吸附水中自由余氯、有机物、细菌、病毒等 |
|
|
树脂软化器 |
降低自来水的硬度 |
|
|
加药再生装置 |
保证软化器的软化效果 |
|
|
保安过滤器 |
去除更细小的微粒杂质，保护主体设备 |
|
|
高压泵 |
为反渗透提供足够的工作压力 |
|
|
反渗透 |
脱出水中的无机盐、有机物、细菌、病毒等 |
|
|
臭氧发生器 |
消毒，确保纯净水的水质 |
|
|
纯净水箱 |
暂存纯净水，保证系统有压有水循环使用 |
|
|
紫外线杀菌器 |
杀死循环过程中可能产生的细菌等 |
|
|
100桶/H灌装机 |
自动 |
为用户供应纯净水 |
4. 设备详细清单
|
序号 |
设备名称型号或规格 |
数量 |
单价（RMB） |
金额（RMB） |
|
1 |
原水箱 |
1台 |
2500.00 |
2500.00 |
|
包 括 |
|
|||
|
1.1 |
水箱 |
1台 |
|
|
|
型号：PT-3000L |
|
|
|
|
|
材质：PE |
|
|
|
|
|
产地：本公司 |
|
|
|
|
|
1.2 |
水位开关 |
2只 |
|
|
|
型号：N8700 |
|
|
|
|
|
产地：法国 |
|
|
|
|
|
1.3 |
进水电磁阀 |
1只 |
|
|
|
型号：DN20 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
2 |
原水泵 |
1台 |
2800.00 |
2800.00 |
|
原水泵 |
|
|
|
|
|
型号：CHL8-40 |
|
|
|
|
|
流量：4.0m³/H |
|
|
|
|
|
材质：不锈钢 |
|
|
|
|
|
扬程：39m |
|
|
|
|
|
功率：1.5Km/380V/50HZ |
|
|
|
|
|
产地：南方特种泵 |
|
|
|
|
|
3 |
多介质过滤器 |
1台 |
3600.00 |
3600.00 |
|
型号：D×H=500×1650mm |
|
|
|
|
|
处理量：2.5m³/H |
|
|
|
|
|
过滤面积：0.1m³ |
|
|
|
|
|
过滤流速：19.3m³/H |
|
|
|
|
|
包 括 |
|
|||
|
3.1 |
罐体 |
1台 |
|
|
|
型号：D×H=500×1650 |
|
|
|
|
|
材质：玻璃钢 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
3.2 |
石英沙（2﹟、3﹟、5﹟） |
125KG |
|
|
|
产地：国产 |
|
|
|
|
|
3.3 |
上下布水器 |
1套 |
|
|
|
3.4 |
充油压力表 |
1只 |
|
|
|
规格：0-10KG |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
3.5 |
全自动多路控制阀 |
1只 |
|
|
|
规格：263/440 |
|
|
|
|
|
产地：美国 |
|
|
|
|
|
4 |
软化器（因北方水质硬） |
1台 |
2800.00 |
2800.00 |
|
型号：D×H=250×1650mm |
|
|
|
|
|
处理量：2.5m³/H |
|
|
|
|
|
过滤面积：0.1m³ |
|
|
|
|
|
过滤流速：19.3m³/H |
|
|
|
|
|
5 |
活性碳过滤器 |
1台 |
3800.00 |
3800.00 |
|
型号：D×H=500×1650mm |
|
|
|
|
|
处理量：2.5m³/H |
|
|
|
|
|
过滤面积：0.1m³ |
|
|
|
|
|
过滤流速：19.3m³/H |
|
|
|
|
|
包 括 |
|
|||
|
5.1 |
罐体 |
1台 |
|
|
|
型号：直径D×H=500×1650 |
|
|
|
|
|
材质：玻璃钢 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
5.2 |
椰壳活性炭 |
25KG |
|
|
|
产地：国产 |
|
|
|
|
|
5.3 |
石英沙（2﹟） |
25KG |
|
|
|
产地：国产 |
|
|
|
|
|
5.4 |
上下布水器 |
1套 |
|
|
|
5.5 |
充油压力表 |
1只 |
|
|
|
规格：0-10KG |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
5.6 |
全自动多路控制阀 |
1只 |
|
|
|
规格：263/440 |
|
|
|
|
|
产地：美国 |
|
|
|
|
|
6 |
RO主机 |
1套 |
53000.00 |
53000.00 |
|
型号：YM-RO-BW5 |
|
|
|
|
|
产水量：0.55m³/H |
|
|
|
|
|
利用率：40% |
|
|
|
|
|
膜脱盐率：98% |
|
|
|
|
|
包 括 |
|
|||
|
6.1 |
主机高压泵 |
1台 |
3540.00 |
3540.00 |
|
型号：CDL4-19 |
|
|
|
|
|
流量：4.0m³/H |
|
|
|
|
|
材质：不锈钢 |
|
|
|
|
|
扬程：153m |
|
|
|
|
|
功率：4.0Km/380V/50HZ |
|
|
|
|
|
产地：南方多级特种泵 |
|
|
|
|
|
6.2 |
RO膜元件 |
10支 |
|
|
|
型号：BW30LE-4040 |
|
|
|
|
|
材料：芳香族聚酰胺复合材料 |
|
|
|
|
|
单支膜脱率：98% |
|
|
|
|
|
产地：美国陶氏 |
|
|
|
|
|
6.3 |
RO压力容器 |
10支 |
|
|
|
型号：PW1-4040-1 |
|
|
|
|
|
材质：不锈钢 |
|
|
|
|
|
产地：本公司 |
|
|
|
|
|
6.4 |
RO进水电导仪 |
1台 |
|
|
|
型号：CM-330 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
6.5 |
RO高压保护开关 |
1台 |
|
|
|
型号：JC-210 |
|
|
|
|
|
产地：韩国 |
|
|
|
|
|
6.6 |
RO产水流量计 |
1只 |
|
|
|
型号：5GPa |
|
|
|
|
|
材质：玻璃钢 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
6.7 |
RO浓水流量计 |
1只 |
|
|
|
型号：10GPa |
|
|
|
|
|
材质：玻璃钢 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
6.8 |
充油压力表1 |
1只 |
|
|
|
规格：0-2.5KG/CM2 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
6.9 |
充油压力表2 |
1只 |
|
|
|
规格：0-7KG/CM2 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
6.10 |
RO进水电动阀 |
1只 |
|
|
|
规格：KLD-160-DN20 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
6.11 |
RO清洗箱进水电动阀 |
1只 |
|
|
|
规格：KLD-160-DN20 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
6.12 |
RO压力调节阀 |
1只 |
|
|
|
规格：Z-DN20 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
6.13 |
压力调节旁路阀 |
1只 |
|
|
|
规格： DN15 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
6.14 |
RO清洗箱 |
1只 |
|
|
|
规格：20L |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
6.15 |
RO清洗箱水位开关 |
2只 |
|
|
|
规格：N8700 |
|
|
|
|
|
产地：法国 |
|
|
|
|
|
6.16 |
主机架 |
1台 |
|
|
|
材质：不绣钢 |
|
|
|
|
|
产地：本公司 |
|
|
|
|
|
6.17 |
电气控制系统 |
1套 |
|
|
|
6.17.1 |
电控箱 |
1台 |
|
|
|
材质：冷板钢材 |
|
|
|
|
|
产地：本公司 |
|
|
|
|
|
6.17.2 |
电气控制元件 |
1套 |
|
|
|
型号：进口施耐德 |
|
|
|
|
|
产地：本公司装配 |
|
|
|
|
|
6.18 |
紫外线杀菌器 |
1套 |
|
|
|
型号：VGUV-03 |
|
|
|
|
|
产地：本公司 |
|
|
|
|
|
6.18.1 |
外壳 |
1套 |
|
|
|
材质：不锈钢 |
|
|
|
|
|
产地：本公司 |
|
|
|
|
|
6.18.2 |
灯管 |
1支 |
|
|
|
材质：石英 |
|
|
|
|
|
产地：菲利普 |
|
|
|
|
|
6.19 |
管道、阀门系统 |
1套 |
|
|
|
材质：U-PVC |
|
|
|
|
|
产地：台湾 |
|
|
|
|
|
7 |
RO产品水箱 |
1台 |
3200.00 |
3200.00 |
|
型号：PT-3000L |
|
|
|
|
|
包 括 |
|
|||
|
7.1 |
水箱 |
|
|
|
|
材质：PE |
|
|
|
|
|
产地：本公司 |
|
|
|
|
|
7.2 |
水位开关 |
3只 |
|
|
|
型号：N8700 |
|
|
|
|
|
产地：法国 |
|
|
|
|
|
7.3 |
臭氧消毒机 |
1台 |
|
|
|
规格：3G |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
7.4 |
呼吸器 |
1套 |
|
|
|
7.4.1 |
过滤器 |
1支 |
|
|
|
型号：D×H=160×250 |
|
|
|
|
|
材质：有机玻璃 |
|
|
|
|
|
产地：国产 |
|
|
|
|
|
7.4.2 |
精密滤芯 |
2支 |
|
|
|
规格：PP5u-10 |
|
|
|
|
|
产地：国产合资 |
|
|
|
|
|
8 |
纯水泵 |
|
|
|
|
型号：CDL2-15 |
1台 |
2480.00 |
2480.00 |
|
|
流量：2.0m³/H |
|
|
|
|
|
材质：不锈钢 |
|
|
|
|
|
扬程：112m |
|
|
|
|
|
功率：1.5Km/380V/50HZ |
|
|
|
|
|
产地：南方多级特种泵 |
|
|
|
|
|
9 |

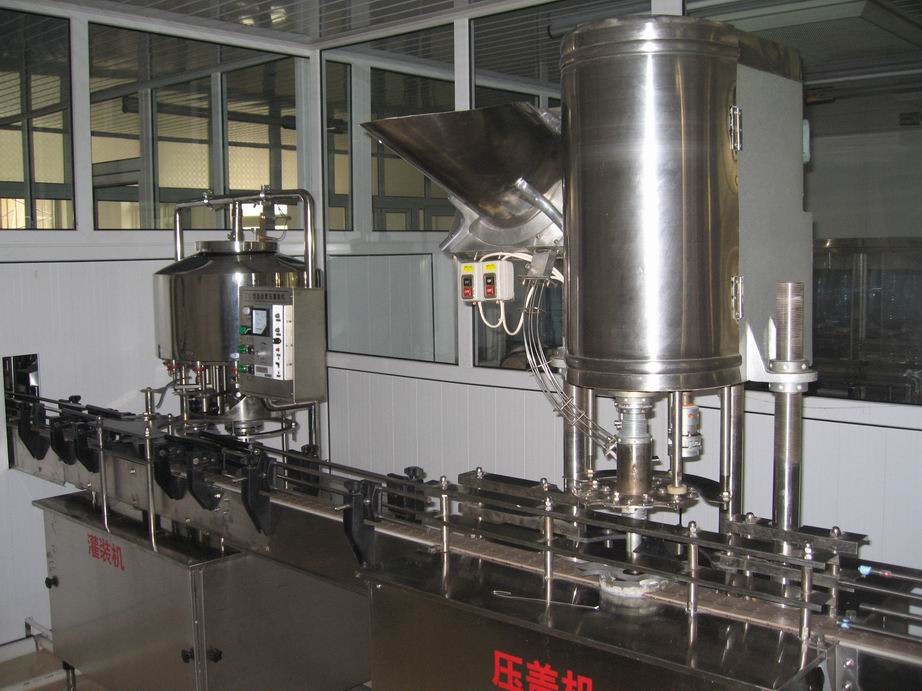

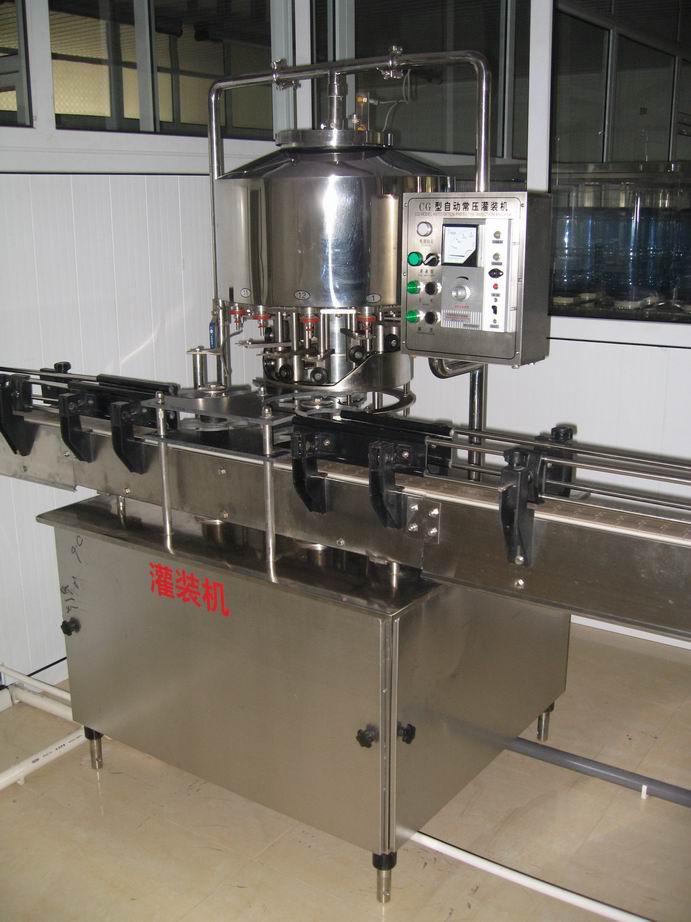

100桶/H灌装线 |
1台 |
13000.00 |
13000.00 |
|
10 |
以上合计（含税）：￥87180.00元 大写：￥捌万柒仟壹佰捌拾元整 |
|||
